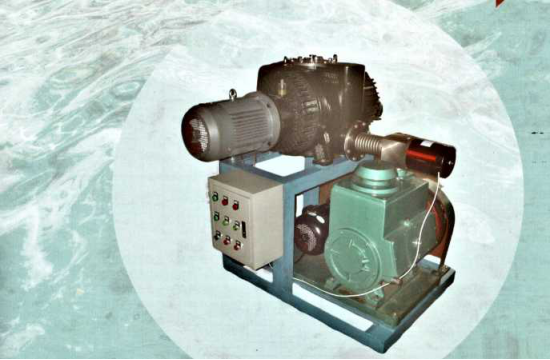

JZJX型罗茨泵旋片泵真空机组
上海建鹤真空设备有限公司JZJX型真空机组是以罗茨真空泵为主泵，以旋片真空泵为前级泵串联而成。其结构紧凑，操作方便。适用于抽除空气及其它无可凝性及无腐蚀性的 气体，在2X型旋片真空度达到极限时抽气速率不断降低，ZJ罗茨真空泵能使 机组在极限真空时保持相对大的抽气速率。。
为了提高真空机组的抽气性能，达到较高的极限真空和改善在低入口压 力时的抽速特性对大型真空机组配用较小规格的前极泵，罗茨旋片真空机组 也可根据客户要求用二级罗茨真空泵串联成三级机组。 J
根据被抽真空系统的大小以及气体状态，真空机组各泵之间的名义抽速 之比一般在4:1至10:1之间，前者适用于较大真空泵系统及长时间在较低入 口压力或极限真空情况下工作。本系列罗茨真空机组为了防止前级旋片真空 泵停机返油，在前级管道上装有电磁放气阀，其动作与前级旋片真空泵的电 机联动，从而保证了该泵正常高效地工作。
主要参数
机组型号 | 主泵 | 前级泵 | 抽速L/S | 极限压力 Pa | 总功率 |
JZJX.70.15 | ZJ-70 | 2X-15 | 70 | 5X102 | 3.7 |
JZJX.150.15 | ZJ-150 | 2X-15 | 150 | 5X102 | 5.2 |
JZJX.150.70.30 | ZJ-150 | 2X-30 | 150 | 5X102 | 7.5 |
JZJ.X300.70 | ZJ-300 | 2X-70 | 300 | 5X102 | 9.5 |
JZJX.300.150.70 | ZJ-300 | 2X-70 | 300 | 5X10" | 12.5 |
JZJX.600.70 | ZJ-600 | 2X-70 | 600 | 5X102 | '11 |
JZJX.600.300.70 | ZJ-600 | 2X-70 | 600 | 5X10? | 16 |
JZJX.1200.600.150 | ZJ-1200 | ZJ-300X-150 | 1200 | 5X102 | 31.5 |
JZJX.1200.600.300.150 | ZJ-1200 | ZJ-300X-150 | 1200 | 1X102 | 35.5 |
注：I、以上是国家标准推荐型谱，也可根据用户特殊要求，异型设计
2、 单泵的技术指标见各泵说明书
3、 表中的抽气速率系指主泵的几何抽气速率
4、 X为单级旋片泵，如X-70为抽速70L/S的单级旋片真空泵。2X 为两级旋片真空泵
